酸連軋機 |

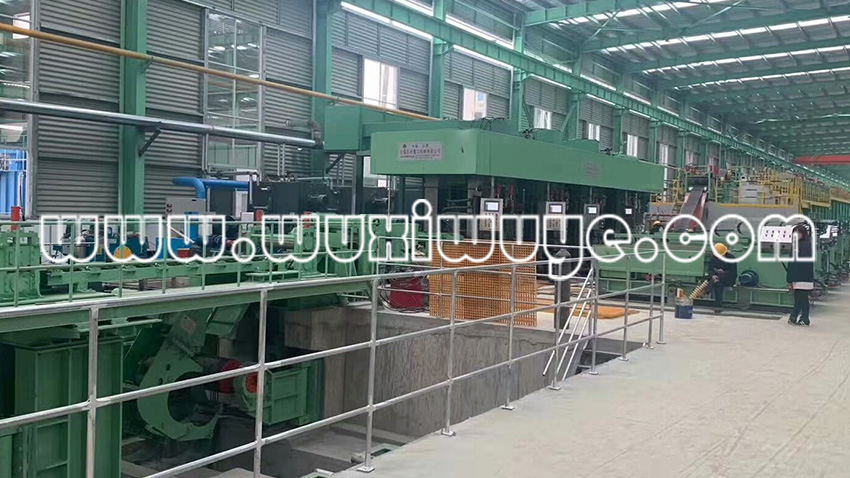

Φ250×950/Φ750×900mm (4架) Φ250×950/Φ300×950/Φ750×900mm (1架) 五機架酸連軋機組(無頭酸連軋、雙收卷) 1、總體說明: 本套950mm五機架酸冷連軋生產線,用于生產符合國標GB716、GB708、YB/TO25等標準的鋼帶,生產線使用的原料為符合國標的熱軋鋼帶。生產線是由機械設備、液體系統(液壓站、設備潤滑、工藝潤滑)及電儀系統等有機組成的機、電、儀、液一體化的自動化成套設備。 2、生產線工藝流程technical flow: 入口張力輥→1#機架入口裝置(帶測厚)→F1四輥機→測張、測厚→F2四輥機→測張→F3四輥機→測張→F4四輥機→測張→F5六輥機→出料工藝平臺(帶測厚)→剪前夾送機→動力飛剪機→1#轉向輥(帶導板)→1#收卷機(帶助卷器)→1#卸料小車(承料臺)→過橋托架(磁力皮帶機)→2#轉向輥(帶導板)→2#收卷機(帶助卷器)→2#卸料小車(承料臺) 3. 生產鋼種 代表鋼號: Q195、Q235、Q345B等 屈服強度: σ0.2≤345Mpa 原料規格:厚 度: 2.75~4.0mm 寬 度: 650~830mm 鋼卷內徑: Φ508mm 鋼卷外徑: φ1200~φ2100mm 蕞大卷重: 18t 4.成品規格: 總變形量 : Max 80% H (五道次軋制 ) 成品厚度 : 0.6~2.0mm 成品寬度:650~830mm 鋼卷內徑ID:φ508mm 鋼卷外徑OD:φ1200~φ2000mm 蕞大卷重max coil weight:18t 5.機組主要技術參數: 5.1機型: F1~F4:Φ250×950/Φ750×900mm四輥冷軋機 F5:Φ250×950/Φ300×950/Φ750×900mm六輥冷軋機 5.2軋機技術參數: ?傳動方式:工作輥傳動 ?壓下方式:液壓壓下 ?蕞大軋制力:9000KN ?蕞大軋制速度:600m/min(第五機架出口) ?穿帶速度:0.3~0.5m/s ?酸洗出口速度:Max 140~180m/min ?卷取速度:Max 600m/min ?卷取張力:Max 80KN 5.3主要電機功率: ?主傳動電機: Z800-315(空水冷),1600KW,520/1200rpm,660V 5臺 ?入口張力輥電機: Z4-225-11,75kw,1000/2000rpm,440V 2臺 ?剪前夾送電機r : Z4-225-11,75kw,1000/2000rpm,440V 1臺 ?飛剪電機: ZFQZ-250-11,90kw,980rpm,440V 1臺 ?卷取電機r: Z710-3B(空水冷),900kW,300/1000rpm,660V 2臺 ?直流總?cè)萘考s:10115KW ?交流總?cè)萘考s: KW |
